• P E C - 4

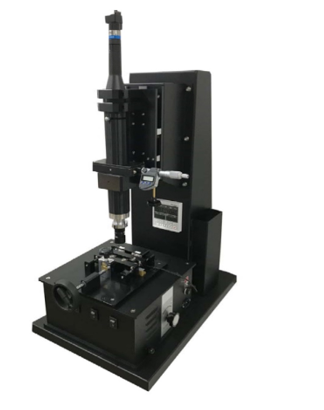

  본 PEC-4 측정기는, 유리의 광탄성 정수를 측정하기 위한 측정기입니다. 편광이나 복굴절을 이용한 유리 응력 측정에 있어서 광탄성정수는 필수적인 물리 요 소입니다. 석영엣지를 사용하여 응력을 줄무늬(주름선 의 기울기)로 서 잡고, 그 기울기 각과 하중에서 광탄 성정수를 산출합니다.



  ♣ ASTM에 준거한 측정 방식

  ♣ 측정 프로그램에 의해 측정자 간 편차의 발생이 적음

  ♣ 고감도이기에 유리에 걸리는 하중이 작음










  ◆ 사 양 ◆

  측정 방법 : 4점 굽힘 바비넷 측정법 ( ASTM C 770-98 Procedure B 와 동일 방법 )

  측정 대상 : 투명 글래스 100 x 10 x 10mm

  광 원     : 나트륨 램프 589.3nm

  측 정 S.W : M C S S

  하중 범위 : 0 ~ 10kg ( 수동 방식 )

  측정 범위 : 0 ~ 50 ( nm / cm ) / Mpa

  재 현 성  : ± 3 ％

  사 이 즈  : 400 x 650 x 870mm

  중 량     : 44kg
