Model : µv 1000이 측정기는, 동북대학대학원 공학부 堀切川연구실과의 공동연구에 의해 개발되었습니다.
◎ 개요
- 1 : 1000의 광범위로 속도 변동 마찰 (µv)을 평가
- 이 측정기는, 동북대학대학원 공학부 堀切川연구실과의 공동연구에 의해 개발되었습니다.
- 하나의 샘플에 대하여 7 STEP의 속도를 줄 수가 있음

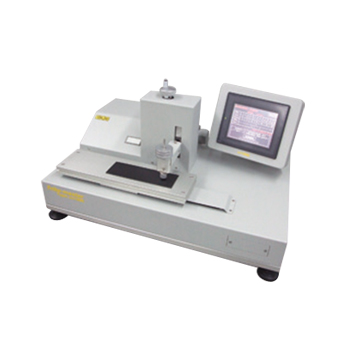

◎ Trilab Tribo Master Type uv1000
한 번의 측정으로 극 저속 0.1mm/sec 에서 고속 100.0mm/sec 까지의 정*동 마찰 계수를 구하여 측정 시간,
데이터 처리 시간의 단축할 수가 있음
[ 7 STEP 측정 MODE ]
전측정 거리 50mm, 100mm, 150mm, 200mm를 선택하는 것 만으로 측정 속도 0.1, 0.5, 5.0, 10.0, 50.0, 100.0mm / sec의 측정이 가능합니다.
[ 임의STEP 측정 모드 ]
STEP수, 이동 거리, 측정 속도가 자유롭게 설정할 수 있습니다.
[ 표준 마찰 측정 모드 ]
TL201Ts와 동 사양의 측정 조건도 탑재하고 있습니다.
◎ µv1000 특징
- 한 번의 측정으로 속도변동의 정*동마찰 계수를 측정
- 속도에 의존하는 스틱 & 슬립 현상의 측정
- 원점 왕복시에 접촉자 자동 픽업 기능 탑재
- 측정 데이터는 전용 해석 s/w에서 처리가 가능
◎ 한 번의 측정으로 속도 변동의 동마찰 계수를 측정
7 STEP 측정 모드에서는, 전측정 거리 50mm *100mm*150mm*200mm을 선택하는 것으로
측정 속도 0.1, 0.5, 1.0, 5.0, 10.0, 50.0, 100.0mm/sec 의 측정이 가능합니다.
임의 STEP 측정 모드에서는 STEP수, 측정 속도가 자유롭게 설정할 수 있습니다.
한 번의 측정에서 극저속 0.1mm/sec 에서 고속 100.0mm/sec까지의 동마찰계수를 얻을 수 있다.
따라서, 측정시간, 데이터 처리 시간의 단축을 구할 수 있습니다.
◎ 속도 의존하는 스틱 & 슬립 현상의 측정
1:1000의 광범위 측정 속도에서 동마찰계수의 변동, 스틱 & 슬립 현상 등의 속도에 의한
마찰의 해석이 가능합니다. 복수회의 연속 측정에서 내마모성 평가모 가능합니다.
측정 데이터는, 파형 덧씌우기 표시로 마모에 의한 동마찰계수의 변화가 한 눈에 확인됩니다.
◎ 조작성을 중시한 Color Touch Panel
사용자의 시선에 맞춰서 터치 패널 화면의 각도를 조절 할 수가 있습니다.
조명기구 등의 화면 촬영 입사를 피할 수 있습니다.
설정한 측정 조건은, Tribo해석 s/w에 반송되므로 pc에서의 이중 설정의 수고는 없습니다.
◎ 밸런스, 레벨 ok 표시
측정에 중요한 팔 부위에 무게 밸런스, 시험편의
두께에 의한 팔의 수평(레벨) 조정의 결과를 LED점등에서 알려 줍니다.
개인차가 없이 조정할 수 있습니다.
◎ 과부하 긴급 정지 장치
측정중에 마찰 저항력이 측정허용 범위 (로드셀 용량)을 초과했을 때, 로드 셀의 파손을 방지하기
위해서 이동 테이블을 긴급정지시켜, 측정을 중단시킵니다.
◎ Tribo해석 soft 측정화면
◎ 주요 사양 Type : u v 1000
측정 속도 0.1 ~ 100mm / sec 측정 범위 0 ~ 19.6N (2kgf.) 측정 거리 1 ~ 200mm 측정 하중 최대 4.9N (약 500g) 측정 모드 속도 변동 마찰 측정 7STEP 측정
속도 변동 마찰 측정 임의 STEP 측정
일정 속도 마찰 측정Tribo s/w 대응 PC : WIN XP USB2.0
기능 : 측정일시, 데이터 자동 입출, 측정 종료시, 데이터 자동 입출 정지안전 장치 과부하 긴급 정지 장치 전 원 AC 100V 50 / 60Hz 전체 사이즈 W600 x D420 X H330mm
